產品名稱：	美標卡套式旋塞閥	產品型號：	X43F
公稱通徑：	DN15～DN400	結構形式：	圓柱形或圓錐形
公稱壓力：	150LB～300LB～600LB～900LB	連接方式：	法蘭
適用溫度：	-29ºC～+180ºC	驅動方式：	手動、蝸輪
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽等	生產廠家：	上海凱利科閥門有限公司

產品說明

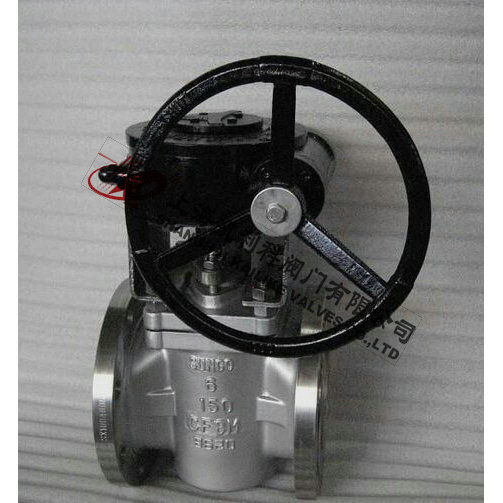

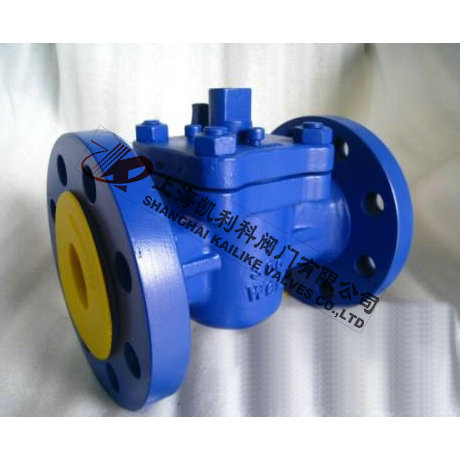

X43F美標卡套式旋塞閥由閥體、閥蓋、卡套、塞子、及其他零部件組成,通過旋轉帶孔塞子，使塞子孔與閥體孔對齊或錯開，適用于公稱壓力級class150lb-900lb，工作溫度-29-180℃的食品、石油、化工、制藥、化肥、電力、貴金屬等管路。

標準規范

設計標準按照API599、API6D
結構長度按照ANSI B16.10
法蘭連接按照ANSI B16.5
檢驗試驗按照API598、API6D

結構特點

1、產品結構精巧、密封可靠、密封壽命長、性能優越、造型符合工藝美學。
2、通過軟性卡套與金屬塞子過盈配合保證密封、可調節性強。
3、閥門可全方位安裝，不受安裝方向的控制；閥門體積小，對安裝空間沒有特殊要求。
4、閥門可用于雙向流，容易制造成多通形式，便于控制管道介質流向。
5、卡套與閥體之間有獨特的360°金屬唇邊，能夠有效保護和固定卡套，使之不會隨著塞子轉動，并能夠卡套與閥體接觸面密封更可靠穩定。
6、塞子轉動時會刮搽密封面，提供自清潔功能，適合于粘稠和易結垢介質。
7、閥門沒有內部空腔給介質積聚。
8、閥門易于制造成防火防靜電結構。

性能規范

公稱壓力(LB)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
150	3.0	2.2	≤180℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

零部件材料

壓力級（Lb）	材料
	閥體、閥蓋	塞子	調節墊圈	調節墊片	O 形圈
150、300、600、900	鑄鋼	WCB、Monel 合金、CF8、CF8M	F6、F316、F304L、F316L	增強聚四氟乙烯	氟橡膠
	不銹鋼
	超低碳不銹鋼

外形結構圖



主要外形尺寸150LB

DN	DN/in	L	D0	H	重量/kg
15	1/2	108	120	85	2
20	3/4	117	140	95	3
25	1	127	140	105	4.5
32	1¼	140	200	115	5.2
40	1½	165	250	125	7.5
50	2	178	250	140	11
65	2½	190	300	150	12.5
80	3	203	300	185	18
100	4	229	350	200	23
125	5	254	350	215	32
150	6	267	200	455	52
200	8	292	240	495	115
250	10	330	280	555	195
300	12	356	320	605	305
350	14	686	320	680	325
400	16	762	360	715	340

主要外形尺寸300LB

DN	DN/in	L	D0	H	重量/kg
15	1/2	140	160	85	2.5
20	3/4	152	160	95	4
25	1	165	200	105	5
32	1¼	178	250	115	6
40	1½	190	250	125	8.5
50	2	216	300	140	13
65	2½	241	300	150	15
80	3	283	350	185	24
100	4	305	350	200	27
125	5	381	400	225	40
150	6	403	200	460	65
200	8	419	240	495	145
250	10	457	280	560	255
300	12	502	320	610	325
350	14	762	360	685	355

主要外形尺寸600LB

DN	DN/in	L	D0	H	重量/kg
25	1	216	250	125	7
32	1¼	229	250	135	8.2
40	1½	240	300	140	10.8
50	2	292	350	150	12.5
65	2½	330	350	175	15.3
80	3	356	400	195	25
100	4	432	400	215	29.5
150	6	559	280	500	70



聲明：【X43F美標卡套式旋塞閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的X43F美標卡套式旋塞閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
