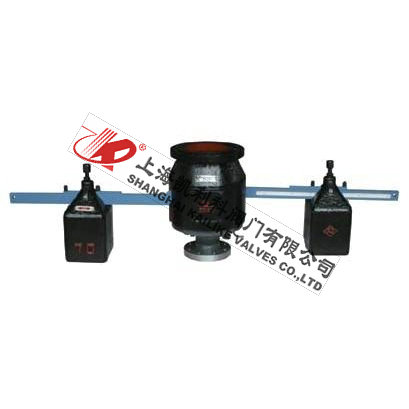

GA44H雙杠桿式安全閥

GA44H雙杠桿式安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。GA44H雙杠桿式安全閥除杠桿（材料為碳鋼），重錘（材料為鑄鐵），其余材料均和A44H-16C型彈簧式安全閥相同。

產品名稱：	雙杠桿式安全閥	產品型號：	GA44H
公稱通徑：	DN80～DN250	結構形式：	雙杠桿式
公稱壓力：	1.6MPa～6.4MPa	連接方式：	法蘭
適用溫度：	-29ºC～+450ºC	驅動方式：	重錘杠桿
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

GA44H雙杠桿式安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。GA44H雙杠桿式安全閥除杠桿（材料為碳鋼），重錘（材料為鑄鐵），其余材料均和A44H-16C型彈簧式安全閥相同。

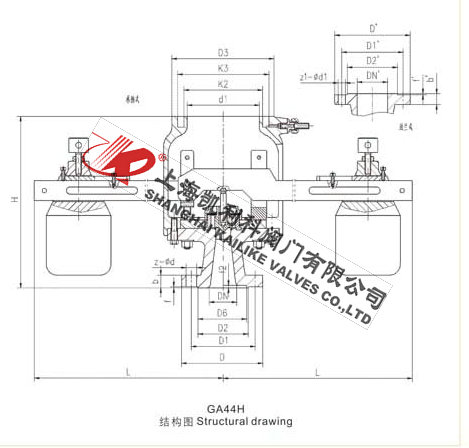

外形結構圖

主要外形尺寸

型號	公稱通徑	尺寸
		do-z	D	D1	D2	D6	f	f2	b	Z-ød	H	L	承插式				法蘭式
		do-z	D	D1	D2	D6	f	f2	b	Z-ød	H	L	d1	k2	k3	D3	DN'	D2'	D1'	D'	b'	f'	z1-ød1
GA44H-1.6	80	50×2	200	160	135	/	3	/	20	8-18	410	840	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-2.5	80	50×2	200	160	135	/	3	/	22	8-18	410	840	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-4.0	80	50×2	200	160	135	121	3	4	22	8-18	410	840	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-6.4	80	40×2	210	170	140	121	3	4	30	8-23	480	840	200	218	253	285	200	255	280	315	22	3	8-18

聲明：【GA44H雙杠桿式安全閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GA44H雙杠桿式安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
